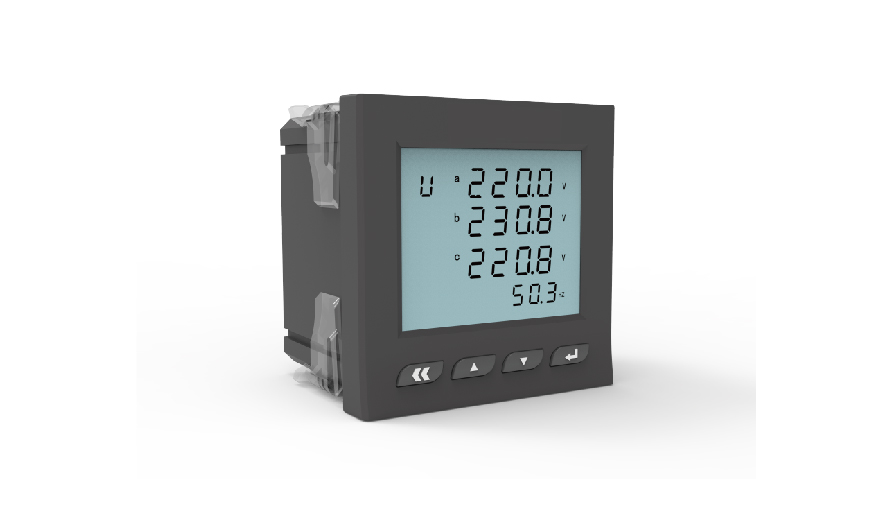

三相多功能儀表 302Z
三相多功能儀表 302Z 產品概述
三相多功能儀表302Z是一款基于微處理器和數字信號處理（DSP）技術的高性能電力監控設備。該儀表集成了三相電量測量、電能累計、電能質量分析、開關量輸入/輸出、模擬量輸出（4~20mA）及網絡通信等功能，適用于工業自動化、智能配電系統、能源管理等場景，可幫助用戶實現精準的電力監測與控制。
主要功能與特點
全面的電力參數測量
可測量三相電壓、電流、有功/無功功率、功率因數、頻率、電能（kWh/kvarh）等參數。
支持電能累計功能，便于能耗統計與分析。
電能質量分析
可監測電壓/電流諧波、不平衡度、波動與閃變等參數，幫助優化電力系統穩定性。
多種輸入/輸出接口
開關量輸入：支持外部開關信號接入（如斷路器狀態監測）。
繼電器輸出：可用于報警或控制外部設備（如過載保護）。
4~20mA模擬量輸出：可連接PLC、DCS等系統，實現遠程信號傳輸。
通信功能
標配RS485通信接口，支持Modbus-RTU協議，便于接入SCADA或能源管理系統。
可選雙RS485接口，滿足多設備級聯或冗余通信需求。
高清晰液晶顯示
采用液晶屏（LCD），直觀顯示各項電力參數及狀態信息，支持多級菜單操作。
高精度與可靠性
基于DSP數字信號處理技術，確保測量快速、準確。
工業級設計，適應復雜電磁環境。
典型應用場景
工業配電系統：實時監測生產線電力參數，預防過載或電能浪費。
智能建筑：集成到樓宇自動化系統，優化空調、照明等設備的能耗管理。
新能源發電：光伏逆變器、風電系統的電能質量分析與數據上傳。
數據中心：保障UPS、配電柜的穩定運行，避免電壓波動影響設備。
使用注意事項
接線規范：
電壓/電流信號需按端子標識正確接入，避免反接或短路。
RS485通信需采用屏蔽雙絞線，并設置匹配的波特率與設備地址。
功能配置：
通過面板按鍵或通信協議可設置變比、報警閾值、通信參數等。
維護建議：
定期檢查接線緊固性，避免松動導致測量誤差。
長期不用時，建議斷電保存。
