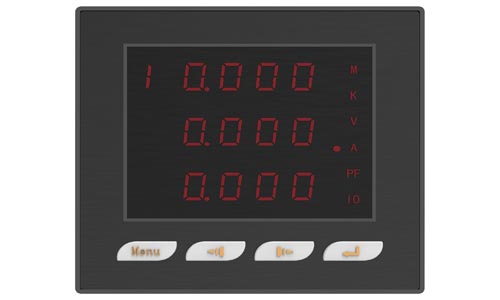

三相數碼多功能電力儀表
三相數碼多功能電力儀表產品概述
三相數碼多功能電力儀表是一款集成高精度測量、諧波分析及智能控制功能的數字化設備,專為復雜電力系統設計。支持嵌入式安裝,適配多種配電柜體,廣泛用于變電站自動化、智能高低壓開關柜、建筑能源監控等場景,實現電力參數監測、能耗管理與設備控制。
核心功能
多維度電力監測
基礎參數:實時測量三相電壓、電流、功率(有功/無功)、功率因數、頻率等。
諧波分析:支持最高64次電壓/電流諧波分量測量,總諧波畸變率(THD)顯示。
智能通信組網
雙通信接口:雙路RS485接口,兼容Modbus-RTU、DLT-645協議并自動識別。
無線傳輸:內置LoRa模塊,支持無線組網;可選以太網口,實現數據快速上傳至本地平臺。
擴展控制與監測
開關量控制:多路開關量輸入、繼電器輸出(可編程邏輯控制)。
漏電監測:獨立漏電流測量通道,實時監測線路絕緣狀態。
溫度監控:可外接無線測溫傳感器,檢測電氣接點溫度并預警。
數據管理功能
電能統計:分月記錄電能數據,支持復費率計量(尖峰平谷)。
事件記錄:存儲越限報警、開關變位等事件日志,便于故障追溯。
技術優勢
靈活適配
提供多種面板尺寸(如72×72mm、96×96mm等),適應不同安裝空間。
模擬量輸出(4-20mA)、電能脈沖輸出等功能模塊可按需選配。
高效組網
LoRa無線通信覆蓋范圍廣(典型500米),降低布線成本。
單臺設備可同時接入本地RS485與遠程無線網絡,提升系統兼容性。
高可靠性設計
工業級防護(IP40),工作溫度-25℃~70℃。
抗干擾能力強,通過EMC四級測試,適用于電磁復雜環境。
典型應用場景
-變配電系統:監測變電站三相電壓/電流平衡度,分析諧波污染。
-智能配電柜:集成開關狀態監控、溫度預警與遠程分合閘控制。
-建筑能源管理:分項計量電能,統計月度能耗,優化用電策略。
-工業自動化:通過4-20mA信號聯動PLC系統,實現過載保護。
技術參數
技術指標 | ||
電力參數 | 電流 | 范圍:0.035~6A,精度:0.2% |
電壓 | 范圍:8~400V, 精度:0.2% | |
有功功率 | 范圍:0~99999999kW, 精度:0.5% | |
無功功率 | 范圍:0~99999999kVar,精度:1.0% | |
視在功率 | 范圍:0~99999999kVA,精度:0.5% | |
功率因數 | 范圍:0.0~0.99, 精度:0.5% | |
有功電能 | 0~99999999 kWh, 精度:0.5% | |
無功電能 | 0~99999999 kVarh, 精度:1.0% | |
視在電能 | 0~99999999 kVAh, 精度:0.5% | |
電能脈沖輸出 | 脈沖常數:3200 | |
測量電壓 | 三相三線3×100V,3×380V , 3x680V 三相四線3×57.7V , 3×220V , 3x400V | |
基本電流(Ib) | 1A,5A | |
剩余電流 | 范圍:50~1000mA 精度:0.5% | |
接線方式 | 三相四線、三相三線 | |
開入量參數 | 無源干接點 | |
繼電器輸出 | 無源常開,觸點容量:AC220V/5A,DC30V/5A | |
模擬量輸出 | 4~20mA , 負載<400Ω | |
LoRa無線通訊 | 通訊距離 | ≤1000米 |
以太網口 | 傳輸率 | 10M |
RS485通訊參數 | 通訊協議 | Modbus_RTU協議與DLT645規約自適應 |
波特率 | 1200bps(默認),2400bps,4800 bps,9600 bps | |
數據格式 | 8個數據位、1個停止位、無校驗 | |
使用環境 | 環境溫度 | -20℃~+70℃(正常工作) |
環境濕度 |
