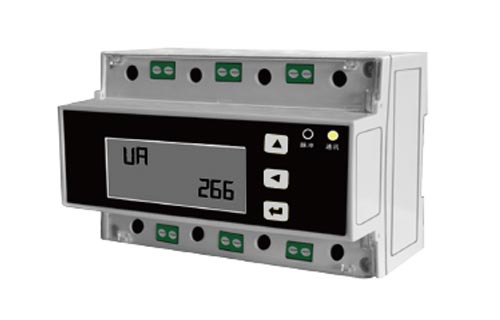

導軌式多功能表
導軌式多功能電力監測儀表產品概述:
該儀表專為低壓配電系統設計，集成電能監測、設備控制與通信功能于一體，支持導軌安裝，適用于電能管理、能耗分析及電力監控場景。
核心功能
多參數測量
基礎參數：電壓、電流、功率（有功/無功）、功率因數、頻率
電能計量：雙向有功/無功電度統計
智能交互
液晶屏顯示實時數據（電壓/電流波形、電能值）
配置2路開關量輸入、繼電器輸出及電度脈沖接口
遠程管理
RS485通信接口，支持Modbus協議組網
可遠程讀取數據、設置參數，兼容本地/云端系統
核心優勢
緊湊易用
導軌式安裝，節省空間；兼容三相三線/四線接線
擴展靈活
單網絡支持32臺設備并聯，可接入SCADA系統或物聯網平臺
穩定可靠
工業級防護（IP40，-25℃~70℃溫寬）
記錄電壓/電流極值、開關狀態及報警事件
典型應用
- 實時監測配電回路異常（電壓波動、負荷失衡）
- 分項計量電能，支撐節能分析
- 遠程控制設備通斷，反饋運行狀態
- 記錄電能質量數據，優化用電效率
技術參數
技術參數 | 技術指標 | |
電力參數 | 電流 | 范圍：0.035~6A，精度：0.2% |
電壓 | 范圍：8~400V， 精度：0.2% | |
有功功率 | 范圍：0～99999999kW， 精度：0.5% | |
無功功率 | 范圍：0～99999999kVar，精度：1.0% | |
視在功率 | 范圍：0～99999999kVA，精度：0.5% | |
功率因數 | 范圍：0.0～0.99, 精度：0.5% | |
有功電能 | 0～99999999 kWh, 精度：0.5% | |
無功電能 | 0～99999999 kVarh, 精度：1.0% | |
視在電能 | 0～99999999 kVAh, 精度：0.5% | |
電能脈沖輸出 | 脈沖常數：3200 | |
測量電壓 | 三相三線3×100V，3×380V , 3x680V 三相四線3×57.7V , 3×220V , 3x400V | |
基本電流（Ib） | 1A，5A | |
剩余電流 | 范圍：50~1000mA 精度：0.5% | |
接線方式 | 三相四線、三相三線 | |
RS485通訊參數 | 通訊協議 | Modbus_RTU協議與DLT645規約自適應 |
波特率 | 1200bps,2400 bps,4800 bps,9600 bps | |
數據格式 | 8個數據位、1個停止位、無校驗 | |
使用環境 | 環境溫度 | -20℃～+70℃（正常工作） |
環境濕度 | ≤95% | |
工作電源 | 電 源 | AC85～265V |
功 耗 | ≤3W | |
隔離耐壓 | 2kV | |
電源跌落 | 200ms | |
絕緣性能
| 抗電強度 | 外殼與端子之間大于AC2000V |
絕緣性能 | 外殼與端子之間大于100ΜΩ | |
抗 震 性 | 10～55～10Hz 2g 1min | |
抗 干 擾 | 符合GB/T17626.8-2006標準 | |
安裝方式 | 嵌入式安裝 | |
